Ürün tanımı
Paralel çalışan, sahada değiştirilebilir güç modülleri; kontrolör, AC giriş, DC bara, akü bağlantısı ve çıkış dağıtımıyla ölçeklenebilir bir DC güç sistemi oluşturur.
Teklif iste →DC-01
Modüler Redresör Sistemleri
Modüler redresörler, paralel çalışan değiştirilebilir güç modülleri ile yük besleme ve akü şarjını aynı DC bara üzerinde yönetir. Kapasite artışı ve servis işlemleri modül düzeyinde planlanabilir.
ÜRÜN VE TEKNOLOJİ
Sistemdeki görevi ve çalışma biçimi
Çalışma prensibi
Her modül AC enerjiyi regüleli DC çıkışa dönüştürür. Kontrolör modüllerin yük paylaşımını, akü şarj rejimini, alarmları ve uzaktan haberleşmeyi yönetir.
Bakım ve yaşam döngüsü
Hot-swap modüller bakım süresini azaltır; fan, filtre, bağlantı, kontrol yazılımı ve akü performansı planlı aralıklarla izlenir.
KULLANIM ALANLARI
Görev profiline göre mühendislik.
- Telekom ve veri altyapısı
- Trafo merkezleri
- Raylı sistem haberleşmesi
- Endüstriyel kontrol
- Dağıtık DC güç
TİPİK SEÇENEKLER
Teklifte doğrulanan teknik çerçeve
Gösterilen değer ve seçenekler ön seçim içindir. Kesin değerler seçilen ürün, üretici verisi, şartname ve saha koşulları doğrulandıktan sonra belirlenir.
ParametreTipik seçenekSeçim temeli
DC sistem gerilimi24 / 48 VDC ve proje seçenekleriYük ve akü yapısına göre
Modül kapasitesiW / modül ve modül adediSürekli yük + şarj akımı
YedeklilikN, N+1 veya N+NSüreklilik hedefine göre
KontrolörAlarm, kayıt, haberleşmeSCADA/BMS entegrasyonuna göre
Mekanik yapı19 inç raf / kabinAlan ve bakım erişimine göre
SİSTEM MİMARİSİ
Topoloji, koruma ve kontrol
Topoloji ve yedeklilik
- Tek raf veya çok raflı paralel mimari
- N, N+1 veya kritik uygulamada bölünmüş sistem
- Tek veya ayrılmış akü kolları
- Ortak ya da bölümlendirilmiş DC dağıtım
Koruma özellikleri
- AC giriş ve modül koruması
- DC aşırı gerilim ve akım sınırlandırma
- Akü ve yük çıkışlarında uygun DC koruma
- Sıcaklık, fan ve modül arıza alarmları
Kontrol ve haberleşme
- Yerel ekran ve olay kaydı
- Kuru kontak alarm çıkışları
- Projeye göre Modbus, SNMP veya üretici protokolü
- Akü sıcaklığına bağlı şarj kontrolü
Opsiyonlar
- İlave güç modülü ve boş kapasite
- Çift kontrolör veya ayrılmış sistem
- DC dağıtım ve yük kesme fonksiyonları
- Uzaktan izleme ağ geçidi
- Özel kabin ve iklimlendirme
ÇALIŞMA AKIŞI
Enerji ve kontrol zinciri
01AC giriş dağıtımı→
02Hot-swap redresör modülleri→
03Sistem kontrolörü→
04DC bara ve akü→
05DC yük dağıtımı
KARŞILAŞTIRMA
Modüler ve tristörlü redresör yaklaşımı
Karar ölçütüModüler redresörTristörlü redresör
Kapasite yapısıParalel hot-swap modüllerProjeye özel merkezi güç katı
YedeklilikModül sayısıyla N+1 kolay kurulur1+1 veya çift sistem mimarisiyle kurulur
Servis yaklaşımıModül düzeyinde hızlı değişimBileşen ve kabin düzeyinde planlı servis
İzolasyonÜrün topolojisine göre doğrulanırİzolasyon trafosu tipik proje bileşenidir
Öne çıktığı yerÖlçeklenebilirlik ve güç yoğunluğuAğır hizmet, özel gerilim ve uzun yaşam yaklaşımı
PROJE GİRDİLERİ
Doğru seçim için gerekli bilgiler
Teklif öncesinde bilinmeyen değerler saha incelemesi ve mühendislik çalışmasıyla netleştirilebilir.
- 01
AC giriş ve DC nominal gerilim
- 02
Sürekli/geçici yük akımları
- 03
Akü tipi, kapasitesi ve geri şarj süresi
- 04
İstenen yedeklilik ve haberleşme
- 05
Raf/kabin, IP ve kablo giriş koşulları
EKA TESLİM KAPSAMI
Üründen işletmeye hazır sisteme
FAT · SAT · DEVREYE ALMA
Kabul kapsamı proje başında tanımlanır
Modül yük paylaşımı ve kapasite senaryosu
N+1 kayıp senaryosu
Alarm, haberleşme ve koruma fonksiyonları
Sahada polarite, akü ve yük bağlantı doğrulaması
SEÇİM REHBERİ
Doğru çözüm için kontrol listesi
- 01
Toplam yük ile akü geri şarj akımının birlikte hesaplanması
- 02
Bir modül arızasında kalan kapasitenin doğrulanması
- 03
Hot-swap sırasında servis güvenliğinin planlanması
- 04
Hava akışı ve ortam sıcaklığının kontrolü
- 05
Gelecekteki modül artışı için raf ve bara payı
TEKNİK SORULAR
Sık sorulanlar
Modüler yapı ne kazandırır?
Kapasite artışı, yedeklilik ve servis işlemlerinin tek güç modülü düzeyinde yönetilmesini sağlar.

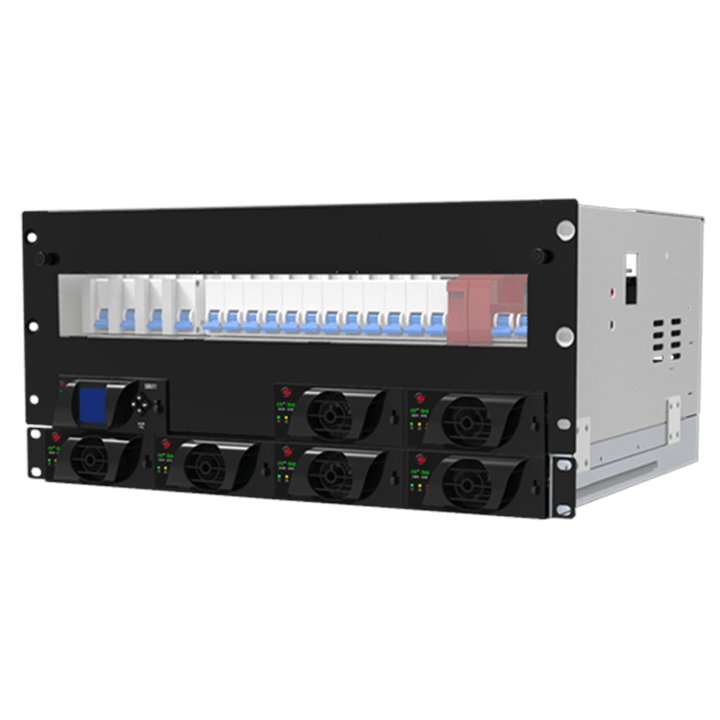

Görseldeki ürün nedir?
Modüler DC güç sistemi görselidir; kesin ürün ve model proje gereksinimleriyle birlikte belirlenir.
